本方案用于一根网线连接电信猫与路由器，IPTV 连接路由器可正常使用。

准备条件：

  1. 获取电信猫管理员密码，可联系电信安装师傅获取。
  2. 路由器支持 VLAN

本人设备：

  1. 南京电信宽带
  2. 光猫：天邑 TEWA-700G
  3. 路由器：RT-AC66U B1；系统 380.68_4-X7.7

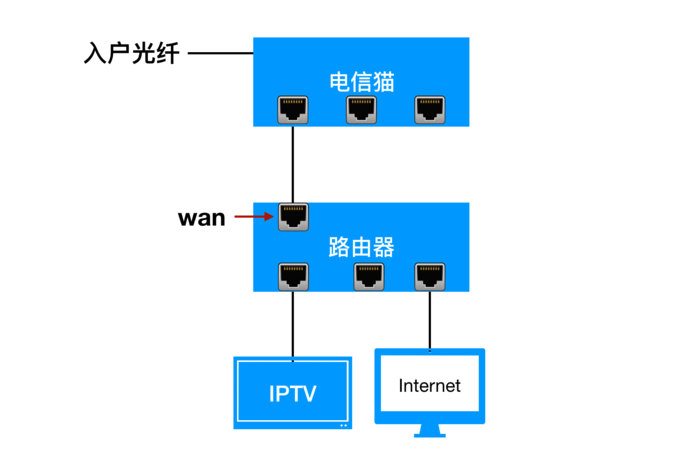

一、连接方式

布线

二、设置电信猫

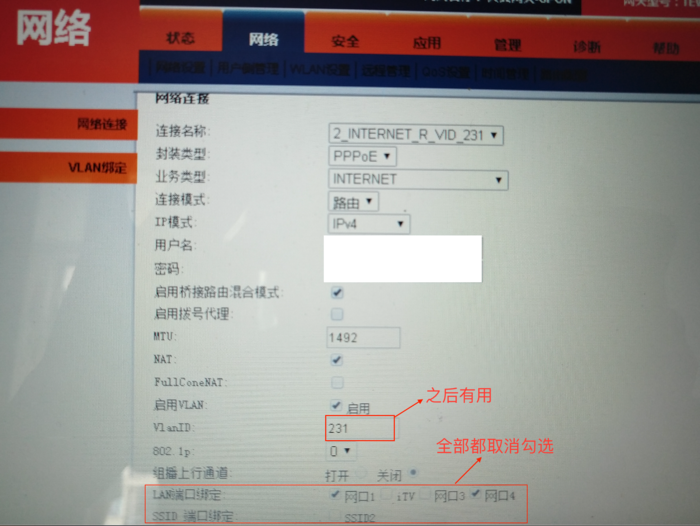

  1. Internet 网络设置里取消所有端口绑定
    取消端口绑定

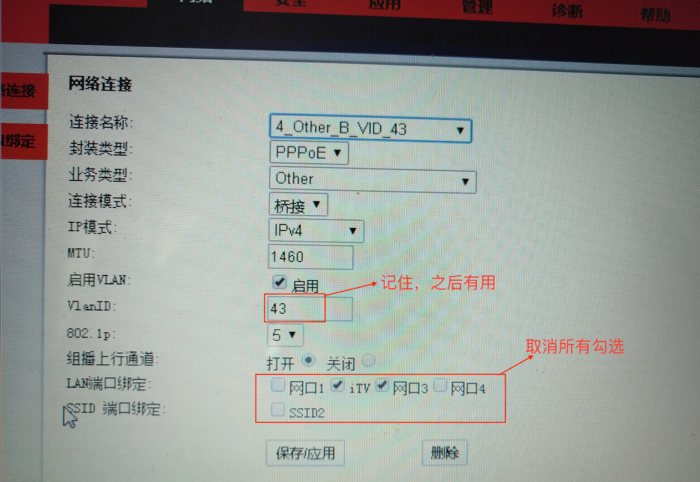

  2. IPTV 网络设置里取消所有端口绑定
    取消端口绑定

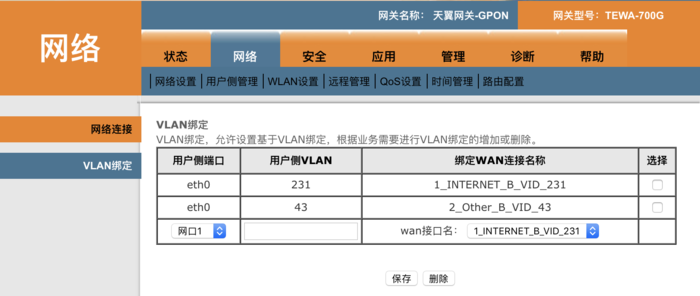

  3. 将 Internet 与 IPTV 网络，通过 VLAN 方式绑定到同一个端口
    绑定 VLAN

三、设置路由器

使用 ssh 方式登录路由器。
输入：robocfg，会出现 robocfg 工具的帮助信息。

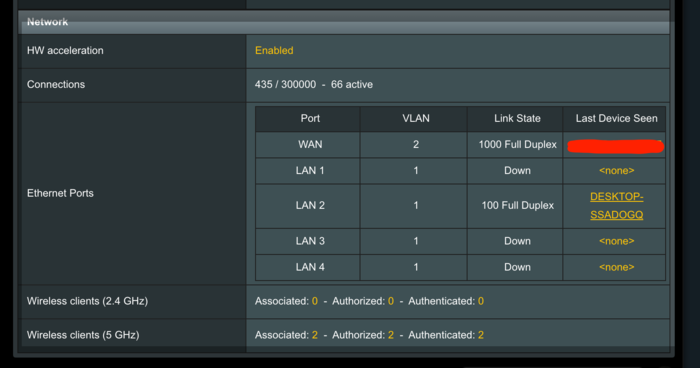

  1. 搞清楚路由器物理端口的端口号
    我通过将 Internet 网线不断切换端口，然后通过路由器后台（或命令 robocfg show） Tools 查看端口网络情况。
    端口号

  2. 规划路由器上 VLAN 分布
    根据电信猫上填写的用户侧的 VLAN 值，vlan 43 为 IPTV 网络，vlan 231 为 Internet 网络，vlan 1 为默认。

端口 0 为 WAN 端口；端口 5 为路由器 CPU；端口 4 用作 IPTV；其他端口用作 Internet。

1
2
3
  1: vlan1: 1 2 3 5
 43: vlan43: 0t 4
231: vlan231: 0 5

注意，这里 0t 的意思，猜测是不处理从猫传来的 tag 标签，因为 IPTV 需要验证这个 vlan tag。

  1. 进行 vlan 配置
    1
    robocfg vlans reset vlan 1 ports "1 2 3 5t" vlan 43 ports "0t 4u" vlan 231 ports "0u 5u"

查看 vlan 分布是否符合预期 robocfg show

测试 IPTV、Internet 网络是否都正常。假如正常，则将这条命令写入开机启动文件 /jffs/scripts/services-start。

End.
